Naše společnost, v letošním roce již 25 let, vytváří projekty zdravotně technických instalací a inženýrských sítí. Vzhledem k tomu, že se s inženýrskými sítěmi pohybujeme převážně v zastavěném území, s velkým množství sítí, hledali jsme SW, který nám zefektivní práci a pomůže se vyhnout rutinním chybám.
SW SiteFlow používám pro práci já osobně, chtěl bych popsat moje zkušenosti na jedné ze zakázek, kterou naše společnost zpracovávala. Cílem naší práce bylo vytvoření pasportu stávajících inženýrských sítí (vodovod, kanalizace, plynovod) pro potřeby vytváření generelu areálu.
Podkladem bylo geodetické zaměření terénu a různé podklady (elektronické i v tištěné podobě) od inženýrských sítí.
Nejprve bylo třeba vytvořit digitální model terénu. V programu SF se jedná o poměrně rychlou činnost, v tomto konkrétním případě jsem využíval ještě WMS (z volně dostupných podkladů jsem použil ortofotomapy). Následně jsem převedl různé podklady od inženýrských sítí do digitální podoby v SF.
Výsledkem je kompletní digitální podoba inženýrských sítí v areálu, které jsem následně použil pro návrh nových sítí, napojení budov atd.
Na SF oceňuji svižnost, malé nároky na HW (vyhovuje běžně používaný počítač pro kancelářské nebo grafické práce), možnost práce s jakýmkoliv cad programem, který komunikuje s dxf – opět velké plus, které jsem si uvědomil až při koupi jiného SW pracujícího s DMT). Oceňuji také snadné ovládání.
Celkově se, podle mého názoru, jedná o produkt se solidním poměrem cena/výkon.
Uživatel programu SiteFlow, majitel brněnské projekční firmy, 29. března 2019
Tady si múžete přečíst o projektování na modelu: https://www.aquion.cz/software/7-siteflow/427-191204ph-projektovani-vodovodnich-siti-na-modelu
Tady si můžete prohlédnout prezentaci jak projektovat na modelu: https://www.aquion.cz/software/7-siteflow/423-siteflow-prezentace-191127ph
Obr. 1 Celkový pohled na model trubních sítí
Obr. 2 Detailní pohled na model - trojúhelníková síť DMT a ortofoto z WMS

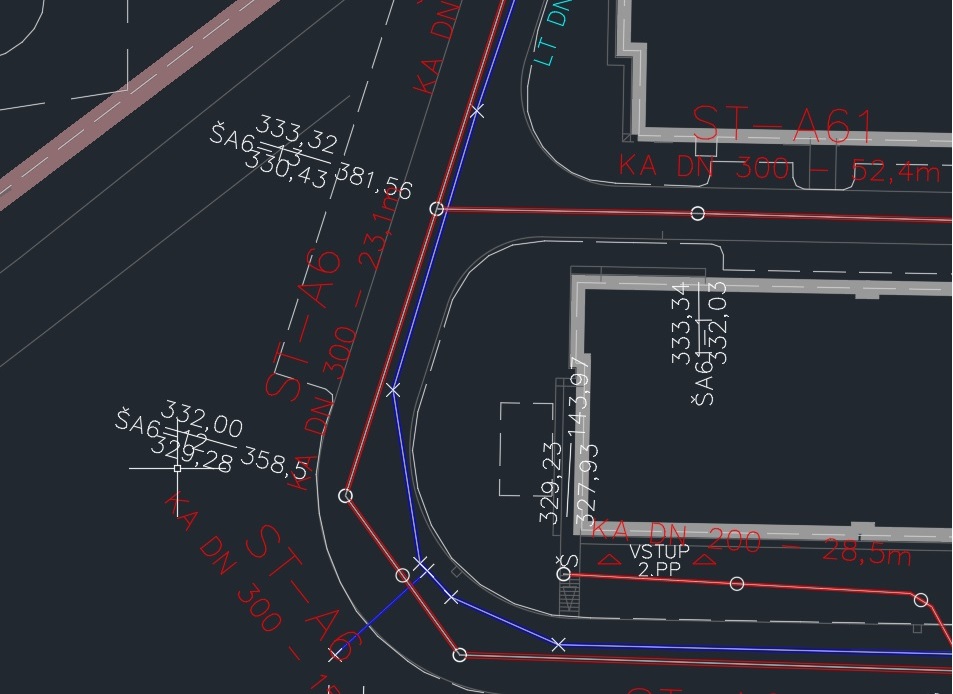

Obr. 3 Detail výkresu situace - výkres situace sítí exportován ze SiteFlow
