Plastová vodoměrná šachta Aquion Danwell

Plastová vodoměrná šachta Aquion Danwell Přijdou Vám betonové šachty moc drahé nebo na ně nemáte dost místa?

Hledáte vodoměrnou šachtu pro svůj rodinný dům, která má nízké celkové náklady na výstavbu, zabere malou plochu, je dobře zateplená a zároveň umožní instalovat běžný vodoměr?

Stavíte vodovodní přípojky a zákazníkům chcete nabídnout kvalitní a zateplenou šachtu za dobrou cenu?

Přinášíme Vám řešení: vodoměrnou šachtu Aquion Danwell; Vyzkoušejte kvalitu dánské produkce.

Proč Aquion Danwell?

- - Dobrou tepelnou izolací bez nutnosti kontroly a dalšího zakrývání vodoměru je dobře zajištěn vodoměr a ostatní instalace v této šachtě před zamrznutím.
- - Střední velikost a nízká hmotnost přináší menší zábor plochy, menší výkop a nižší náklady na dopravu.
- - Otevřenost šachty směrem dolů pomáhá využít teplo ze země a zajišťuje šachtu před deformací, pokud je okolo podzemní voda.
- - Snadno přístupný vodoměr bez nutnosti vstupu do šachty, instalovaný napevno přímo pod poklopem.
- - Dlouhá životnost – nejvyšší třída mezi šachtami
- - Vysoká kvalita za dobrou cenu

Základní rozměry a další vlastnosti

Rozměry a hmotnost

- - - výška: 115 cm
  - - průměr: 63 cm
  - - hmotnost: 12,5 kg
  - - velikost výkopu: cca 400 litrů

Instalace vodoměru a přístup k němu

- - - stavební délka vodoměru až 190 mm (výjimečně 225 mm)
  - - možnost nainstalovat až 2 vodoměry
  - - přístup k vodoměru poklopem s otvorem o průměru 400 mm
  - - vodoměr umístěn těsně pod poklopem

Zateplení

- - - nahoře vzduchotěsný tepelně izolační poklop (tloušťka izolace odpovídá 173 mm minerální vlny)
  - - po stranách izolace do hloubky 700 mm (tloušťka izolace odpovídá 55 až 80 mm minerální vlny)

Otevřená směrem dolů

- - - zajištění proti spodní vodě
  - - sběr geotermální energie pro ohřev vnitřního prostoru šachty

Zatížení

- - - zatížení třídy A (pochozí poklop)
  - - možná instalace vyrovnávacího prstence pro zesílení pro pojíždění vozidly

Pro podrobnější informace a rozměry se obraťte na technickou příručku.

Cena

Položka	Cena s DPH	Cena bez DPH
Vodoměrná šachta Aquion Danwell	14 278 Kč	11 800 Kč
Mosazná vodoměrná souprava*	4 538 Kč**	3 750 Kč**

* Šachtu dodáváme i bez vodoměrné soupravy.

** Cena při stavební délce vodoměru do 190 mm.

Jak vybrat malou vodoměrnou šachtu

1. Použití běžných fitinek a armatur u malých šachet

U malých šachet zkontrolujte, zda jsou vybaveny standardními fitinkami a armaturami, které můžete nakoupit v běžných obchodech s vodoinstalatérským materiálem a potřebami. U malých šachet se specializovaným šroubením se může z různých důvodů stát, že po nějaké době nebude možné pořídit toto šroubení jako náhradní díl.

2. Dostatečný prostor pro výměnu součástek vodoměrné soupravy v šachtě

Prostorové uspořádání šachty musí umožňovat výměnu součástek vodoměrné soupravy bez toho, abyste museli šachtu vykopat nebo vyměnit. Konstrukce šachty musí umožňovat výměnu vodoměrné soupravy nebo jejích řástí z povrchu terénu.

3. Uklidňovací potrubí před a za vodoměrem

Musí být dodrženy standardní uklidňovací délky potrubí před a za vodoměrem. To je zejména proto, aby vodoměr v šachtě měřil správně a nemohlo se stát, že bude měřit víc nebo méně. Mechanické vodoměry a případně i další typy vodoměrů, pokud je to uvedeno v návodu na montáž, musí jako fakturační měřidla, být správně osazeny.

4. Odvzdušňovaci ventil v nejvyšším místě potrubí v šachtě

Pokud potrubí v šachtě jde směrem nahoru, musí být vybaveny odvzdušňovacím ventilem v nejvyšším místě potrubí. Je to proto, aby bylo možné vypustit vzduch , pokud by se v tomto místě vyskytl. Výskyt vzduchu může omezit proudění v potrubí přípojky nebo ovlivnit přesnost měření vodoměru. Zároveň tento odvzdušňovací ventil můžete použít k vytlačení vody z přípojky, pokud nemáte podsklepenou budovu a terén je vodorovný.

5. Správné vybavení armaturami – kulové ventily před a za vodoměrem a zpětná klapka

Vodoměrná souprava ve vodoměrné šachtě musí být vybavena kulovým uzávěrem před a za vodoměrem, aby bylo možné uzavřít obě strany přípojky a vyměnit vodoměr. Musí být vybavena zpětnou klapkou, která zajišťuje přípojku před zpětným prouděním. Kulový ventil na straně k nemovitosti doporučujeme vybavit také vypouštěcím ventilem. Jeho účel kormě vypouštění přípojky je možnost odběru vzorků vody.

6. Vysoká životnost tepelné izolace

Z důvodů zajištění vysoké životnosti tepelné izolace šachty striktně doporučujeme, aby tepelná izolace (většinou polystyrén) byla zapouzdřena ve vodotěsné obálce, většinou z PE HD. Volně položený polystyrén vlhne díky kondenzaci vodních para a postupně na něm mohou růst mikroorganismy a snižovat jeho tepelně-izolační vlastnosti.

7. Šachta otevřené směrem dolů

Důvodem tohoto otevření je odvodnění vodoměrné šachty, kdy se do ní při výměně vodoměru může dostat voda z přípojky, zvýšení odolnosti vodoměrné šachty proti vztlaku – při vzestupu hladiny podzemní vody voda stoupne i uvnitř šachty a nedojde k jejímu vyplavání, a zároveň otevřneí umožní ohřívat šachtu energií zespod, ze země.

8. Vzduchotěsný poklop

Poklop šachty by měl zajišťovat vzduchotěsnost, tj. do šachty by se neměl dostávat chladný vzduch z venku. Musí umožňovat instalaci standardních

9. Instalace běžných typových vodoměrů

Při výběru vodoměrné šachty dbejte na to, aby do šachty mohl být namontován běžný typový vodoměr, který používá provozovatel/vlastník vodovodu.

10. Upozornění pro výběr místa vodoměrné šachty

Při výběru místa pro vodoměrnou šachtu dbejte na to, aby místo pro vodoměrnou šachtu bylo dostatečně daleko od terénního zlomu tak, aby na boku šachty tvořila zemina a průběh terénu dostatečnou izolační vrstvu. V případě jemnozrnných zemin doporučujeme minimálně 3 m. Pokud by se vyskytla kamenitá zemina, nebo násyp kamenní, dejte vodoměrnou šachtu dostatečně daleko, aby nepromrzla, případně ji doizolujte tepelně izolačními deskami například pěnového skla nebo XPS.

Porovnání nákladů na výstavbu vodoměrné šachty

Obecně platí, že malé vodoměrné šachty, které nabízíme, přinášejí svým uživatelům podstatnou úsporu. Není potřeba specializovaná doprava ani zvedací zařízení a výkop pro usazení je malý. Díky tomu podstatně ušetříte. Také pořizovací cena oproti velkým šachtám je nižší. Důležitý je také zábor pozemku, který je u větších šachet velký a často ani neumožňuje pojíždění v jejím okolí, pokud je například z plastu a není pro pojíždění vhodná.

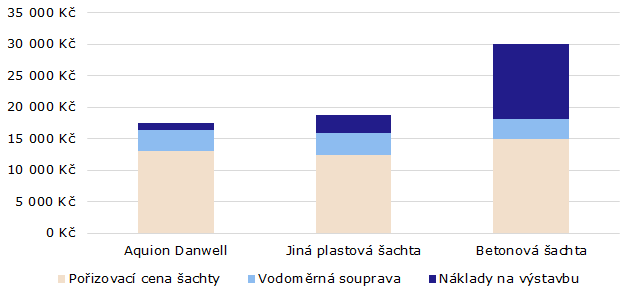

Celkové náklady na výstavbu vodoměrných šachet (ceny s DPH)

Danwell naklady por

Vodotěsnost

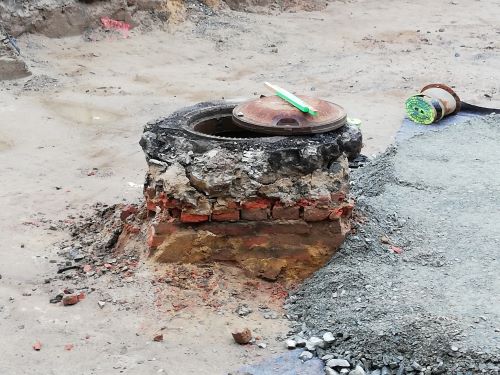

V některých případech se můžete setkat s tím, že vlastník nebo provozovatel lpí na vodotěsných vodoměrných šachtách. Kopírují tím článek z ČSN z doby, kdy nebyly s vodoměrnými šachtami velké zkušenosti. Praxe naopak ukazuje, že jsou vhodné konstrukce, které jsou směrem dolů otevřené. Velký otvor směrem dolů u vodoměrné šachty Aquion Danwell pomáhá sbírat teplo ze země a tím šachtu v chladném období ohřívá, šachtu drénuje a zároveň umožňuje kolísání hladiny podzemní vody bez nutnosti šachtu zajistit proti vztlaku.

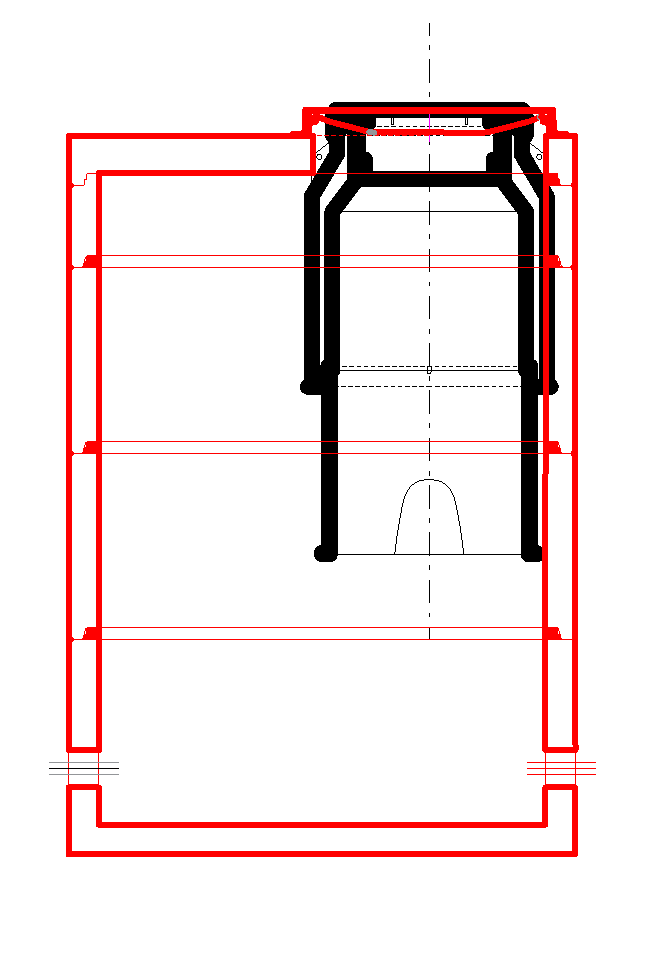

Obdobně i požadavek na minimální velikost vodoměrné šachty 900 x 1200 mm je z období, kdy se šachta betonovala nebo vyzdívala z cihel. Byl v ní tedy potřeba prostor pro zedníka který ji postavil a vstupoval do ní také vodárenský montér. S předem vyráběnými malými šachtami již tato vnitřní velikost ztrácí opodstatnění. Naopak to, že se do šachty nemusí vstupovat, znamená pro pracovníky provozovatele úsporu času a personálu a zlepšení podmínek BOZP.

Pokud plánujete koupi vodoměrné šachty, doporučujeme vodoměrnou šachtu odolnou proti mrazu - Aquion Danwell. Šachta Aquion Danwell jednoduché konstrukce se skládá z velmi malého počtu dílů, je nenáročná na přepravu a pro její usazení je potřeba jen malý výkop a následné napojení na potrubí.

Vodoměr

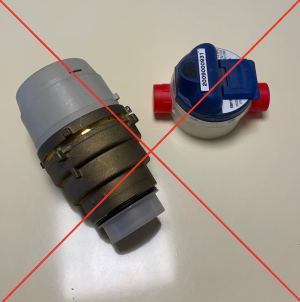

Pro správný výběr vodoměrné šachty z naší nabídky potřebujete vědět, jaký vodoměr používá na přípojky Váš provozovatel a podle toho objednat šachtu:

1. Umožňuje-li váš provozovatel vodovodu instalovat malé plastové vodoměrné šachty, pak:

Pro všechny stavební délky přípojkového vodoměru až do délky 225 mm využijte vodoměrnou šachtu Aquion Danwell. Jedná se o kvalitní vodoměrnou šachtu, nejlepší z naší produkce, velmi dobře zateplenou, do které je možné instalovat běžnou vodoměrnou soupravu přesně podle standardů Vašeho provozovatele vodovodu. Při objednávce vodoměrné šachty Aquion Danwell Vám můžeme dodat také vodoměrnou soupravu vyrobenou podle specifikace Vašeho provozovatele a rozměrů vodoměru, který používá. Nejčastější stavební délkavodoměrné soupravy je 190 mm nebo 165 mm pro vodoměr Q 1,5 nebo Q 2,5. Velikost vodoměru ovlivňuje průměr a rozestup závitů vodoměrné soupravy, do kterých se vodoměr montuje.

Budete-li potřebovat, rádi Vám dodáme také vodoměry. Dodáváme vodoměry třídy přesnosti B a C, a to buď mechanické, nebo vodoměry bez pohyblivých částí, pracující na principu měření rychlosti proudění ultrazvukem.

2. Potřebujete umístit dva vodoměry najednou?

Středně velká vodoměrná šachta Aquion Danwell je vhodná i pro umístění dvou vodoměrů až do Q 2,5 délky 190 mm. Více vodoměrů lze také nainstalovat do Aquion betonové vodoměrné šachty. Mějte přitom ale na vědomí, že provozovatelé v České republice nepovolují společnou přípojku pro více nemovitostí! Dva vodoměry mohou sloužit například pro bydlení a živnost nebo druhý vodoměr lze využít u dodávky vody na závlahu.

Nosnost poklopu

Poklop vodoměrné šachty Aquion Danwell je třídy A, tj. pochozí, s únosností 1 500 kg. Pokud si přejete instalovat šachtu Aquion Danwell do pojízdné komunikace, objednávejte, podle umístění šachty, současně poklop třídy B nebo D. K šachtě Vám můžeme dodat odpovídající litinový nebo litinovo-betonový poklop a roznášecí prstenec systému Aquion TVR T. To Vám umožní nainstalovat šachtu do libovolného místa podle potřeby.

Kdo rozhoduje o typu vodoměrné šachty?

O typu vodoměrné šachty rozhoduje vlastník nemovitosti. Vodoměrná šachta musí umožnit nainstalovat typ vodoměru, který dodává vlastník vodovodu. Přesto doporučujeme zkonzultovat typ vodoměrné šachty s Vaším provozovatelem vodovodu.

Projekt vodovodní přípojky

Nemáte-li ještě k dispozici projekt vodovodní přípojky, můžete se obrátit na nás. Vyhotovíme Vám podle potřeby nejen projekt vodovodní přípojky, ale také i přípojky plynovodní, kanalizační nebo sítě NN. Současně vám můžeme naprojektovat domovní čistírnu odpadních vod, zařízení na využití, retenci anebo vsakování dešťové vody, závlahu zahrady apod. Pokud si budete přát, zařídíme Vám projekt včetně projednání u dotčených subjektů až po podání žádosti o územní souhlas. Také Vám můžeme naprojektovat a projednat libovolné prodloužení vodovodů, kanalizací, plynovodů, vedení NN apod.
