Blok základní bez kanálu
Blok s koncovou stěnou bez kanálu
Blok s koncovou stěnou s kanálem
|
Materiál
|
Užitečný objem | Rozměry (LxBxH) | Nominální objem | Připojení | Nominální nosnost |
| Polypropylen (PP),nový materiál, 100%recyklovatelný Polypropylen (PP), nový materiál, 100% recyklovatelný |
96% | 400 x 400 x 400 mm | 64 litrů | DN 110-400 | SLW 60* RStO-12 Bk 0,3/1,0 |
* Instalační předpisy týkající se zatížení, minimálního krytí, maximálního krytí, maximální hloubky základu a výšky konstrukce musí být dodrženy podle konkrétního projektu.
Vlastnosti QuadraBlok 400
- Jednodílný blok pro snadnou manipulaci a instalaci, bez montáže více prvků na staveništi
- Ve výrobě integrovaný sedimentační proplachovací kanál pro zlepšení vsakování a snížení zanášení. Proplachovací kanál snižuje četnost kompletního čištění vsakovacích ploch jako například u vsakovacích příkopů s vsakovacími šachtami.
- Hladká uzavřená spodní část bloku pro odstraňování sedimentu vysokotlakým proplachem
- Integrované odvzdušňovací a zavzdušňovací kanály pro maximální využití objemu. Výsledkem je až o 10 % více využitelného objemu.
- Integrované vyprazdňovací kanály pro maximální využití objemu. Výsledkem je až o 10 % více využitelného objemu.
- Velká kontaktní plocha 28 % plochy strany bloku pro vysokou stabilitu a nízké sedání v podloží nasyceném vodou
- Extrémně stabilní (SLW 60) pro vysoké statické a dopravní zatížení
- Velký užitečný objem (96 %) snižuje nároky na instalační prostor
- Jakékoli rozměry výkopu délka x šířka x výška v rastru 400 mm
- Ideální pro lineární odvodnění pomocí příkopů mna okrajích komunikace

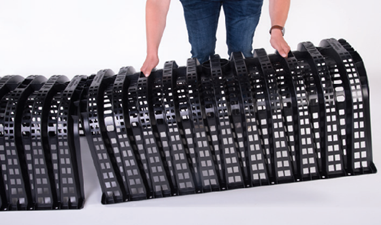

Vsakovací tunel Quadra
Technické údaje vsakovací tunel Aquion Quadra
Možnost připojení potrubímDN 110/160/200/315
| Materiál | Ztížení | Krytí | Vsakovací plocha |
| Polypropylenový (PP) recyklát | Nákladní automobil 7,5 t při krytí 1 m | 0,8 – 1,5 m | 64 % (včetně okolního obsypu) |
| Rozměry | D x Š x V |
| Tunelu | 1150 mm x 750 mm x 500 mm |
| Koncová stěna | 50 x 750 x 500 mm |
| Geotextilie | 200 g/m2 GRK 3 |
Vlastnosti
- Nejlevnější řešení na m³
- Únosnost NV 7,5 t při krytí 1 m
- Objem 333 litrů (užitečný 98 %)
Vsakovací tunel Aquion Quadra nabízí nejlevnější možnost decentralizovaného vsakování srážkové vody. Velký objem pro srážkovou vodu 333 litrů na prvek a velká vsakovací plocha 64 % (bráno k celému výkopu a obsypu) dělají z tohoto řešení nejvýhodnější a současně nejlevnější řešení na m3 užitečného objemu.
Vsakovací tunel je osazen dvěma koncovými stěnami v jedné řadě, geotextilie jako vodopropustné separační rouno, které úplně obaluje vsakovací tunel a odvzdušnění. Instalace je díky madlům na přenášení a nekomplikovanému připojení jednoduchá. Chcete-li vytvořit požadovaný objem pro vsakování, spojíte několik tunelů dohromady. Pokládka se provádí na vyrovnanou a zhutněnou pískovou podkladní vrstvu.

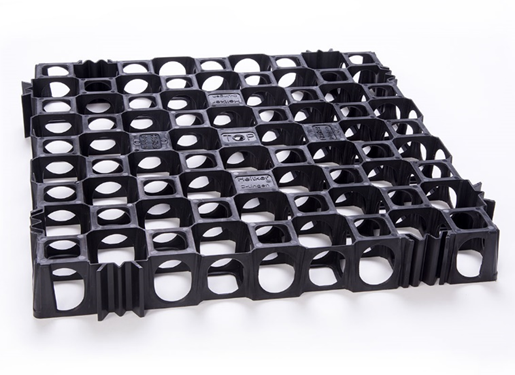

Drenážní desky HeitkerDrain
- tlakově stabilní
- velký úložný objem
- vysoký odvodňovací výkon
Drenážní panely HeitkerDrain představují účinné odvodnění, enormní tlakovou stabilitu, vysoký odvodňovací výkon a velký skladovací objem. Panely nabízejí různá řešení a používají se pro všechny problémy s odvodněním v soukromých, komerčních a komunálních oblastech. Používají se také k odvodnění dopravních ploch nebo sportovních ploch, jako jsou: Fotbalová hřiště, golfová hřiště, jezdecké areály atd. Speciální konstrukce a geotextilie zajišťují bezpečný odvod vody a maximální odolnost. Jsou vhodné i pro použití na zídkách nebo násypech a pro odvádění svahových odtokových vod.
Vlastnosti HeitkerDrain:
- extrémně odolná proti tlaku (60 t/m²)
- velký skladovací objem (94 %), 47 l/m²
- vysoký odvodňovací výkon (6442 mm² průřez odtoku na 400 mm širokou stranu)
- nízká hmotnost (0,48 kg)
- libovolné rozměry v rastru 400 x 400 x 50 mm
- jednoduché připojení zástrčkou
- pro horizontální a vertikální derivace

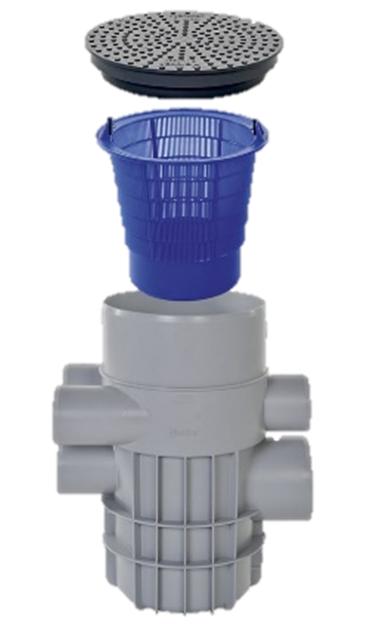

Filtrační šachta
Technické údaje Aquion Filtrační šachta
| Materiál | Výškové přesazení | Objem | Poklop | |
| Polypropylen (PP) | PE roura 2 m ke zkrácení | 125 mm při DN 110, 175 mm při DN 160 | 9 L | DN 315 pro konec roury KG, průměr 350 mm |
| Parametry šachty | Výška | Hmotnost |
| QBH SF 315 | 570 mm | 6 kg |
- Pro plochy do 300 m²
- Variantní možnosti připojení
- Nejnižší ztráta výšky
- Stabilní filtrační koš objemu 9 l, s integrovaným lapačem jemných částic
- Pevný poklopRozsah dodávky:
- Rozměrově stabilní filtrační šachta vyrobená vstřikováním, DN 315
- Stabilní filtrační koš vyrobený vstřikováním, velikost oka 1 mm
- Držák pro vytahování filtračního koše 2 m (lze zkrátit) včetně nerezových šroubů
- Stabilní, silnostěnné víko s protiskluzovými terči
Odvzdušnění
Technická data odvzdunění DN 110 mm
| Materiál | Napojení | Rozměry | Hmotnost |
| Polypropylen (PP) | DN 110 | Průměr 145 mm, výška 280 mm | 0,4 kg |
Vlastnosti
- Jednodílná a silnostěnná konstrukce,
- Stabilní a nerozbitný,
- Integrovaná zábrana pro malá zvířata
Aby bylo možné vsakovací zařízení zcela zaplnit, je vsakovací zařízení vybaveno na protější straně proti vtoku odvzdušněním. Dbejte na to, aby nouzový přeliv byl nainstalován hlouběji, než je přítok do vsakovacího zařízení tak, aby v případě přetížení systému voda vytékala bezpečnostním přelivem, a ne se svislého okapního svodu upevněného na zdi stavby a aby tak nedocházelo tak k zamokření stavební konstrukce. Potrubí směrem k odvzdušnění musí být stoupající.
