SiteFlow umožňuje načíst a pracovat s 5. generací výškopisu při projektování trubních sítí
Digitální model reliéfu České republiky 5. generace (DMR 5G) představuje zobrazení přirozeného nebo lidskou činností upraveného zemského povrchu v digitálním tvaru ve formě výšek diskrétních bodů v nepravidelné trojúhelníkové síti (TIN) bodů o souřadnicích X, Y, H, kde H reprezentuje nadmořskou výšku ve výškovém referenčním systému Balt po vyrovnání s úplnou střední chybou výšky 0,18 m v odkrytém terénu a 0,3 m v zalesněném terénu. Model vznikl z dat pořízených metodou leteckého laserového skenování výškopisu území České republiky v letech 2009 až 2013. Dokončen byl k 30. 6. 2016 na celém území ČR. DMR 5G je určen k analýzám terénních poměrů lokálního charakteru a rozsahu, např. při projektování pozemkových úprav, plánování a projektování dopravních, vodohospodářských a pozemních staveb, modelování přírodních jevů lokálního charakteru apod. DMR 5G je základní zdrojovou databází pro tvorbu vrstevnic určených pro mapy velkých měřítek a počítačové vizualizace výškopisu v územně orientovaných informačních systémech vysoké úrovně podrobnosti (Geoportál ČUZK).
V programu SiteFlow tak nově můžete využívat tuto generaci výškopisu pro svou projekční práci. Myslím si, že tuto novou vlastnost využijete zejména při práci na různých studiích, investičních záměrech a výpočtech vodovodů a kanalizací.

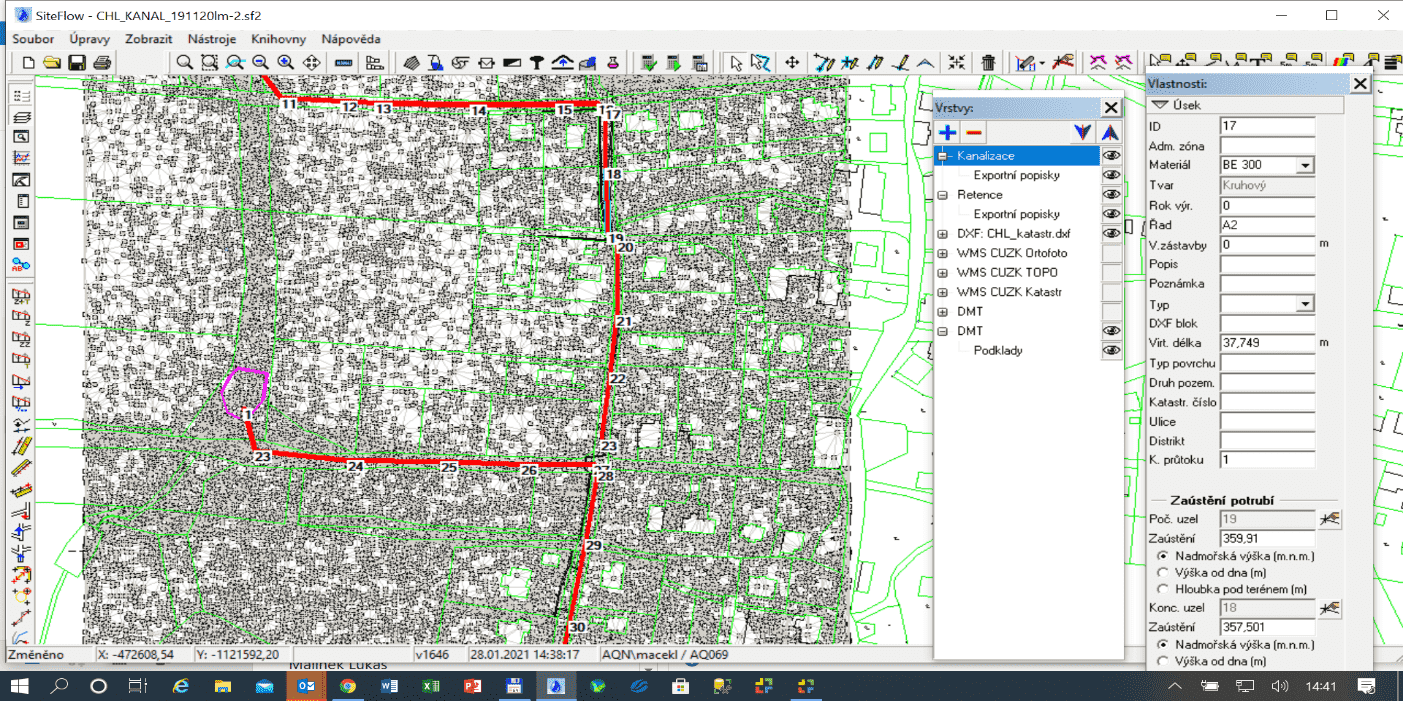

Body výškopisu 5. generace spolu s navrhovanou dešťovou kanalizací v programu SiteFlow
Program SiteFlow využijete pro tvorbu projekčního modelu projektované sítě, má rozsáhlé možnosti editace modelu v situaci a model sítě je propojen při tvorbě modelu s digitálním modelem terénu, což velmi šetří čas a eliminuje chyby. Další nástroje pomáhají editovat niveletu potrubí v náhledu podélného profilu. Jedná se například o vyrovnání dna potrubí různými metodami. Formát podélného profilu, který exportuje do dxf, je plně uživatelsky nastavitelný. Stejně tak můžete definovat vzhled exportované situace. Díky modulu „Polygony“ můžete exportovat seznamy dotčených pozemků, navíc hranice a popis čísla pozemku máte vždy v horním popisném rámečku podélného profilu aktuální. U simulačních výpočtů modul Polygony pomáhá při zpracování podkladů – sestavení uzlových odběrů z fakturace vodného pro model vodovodu a zajištění parametrů povodíček pro model kanalizace. Uživatelsky definované knihovny příčných řezů se způsobem ukládání potrubí a sestavou konstrukčních vrstev komunikace zajistí export dat pro výkaz výměr a rozpočet. Všechny tyto a další funkce programu SiteFlow pomáhají projektantovi v jeho práci.

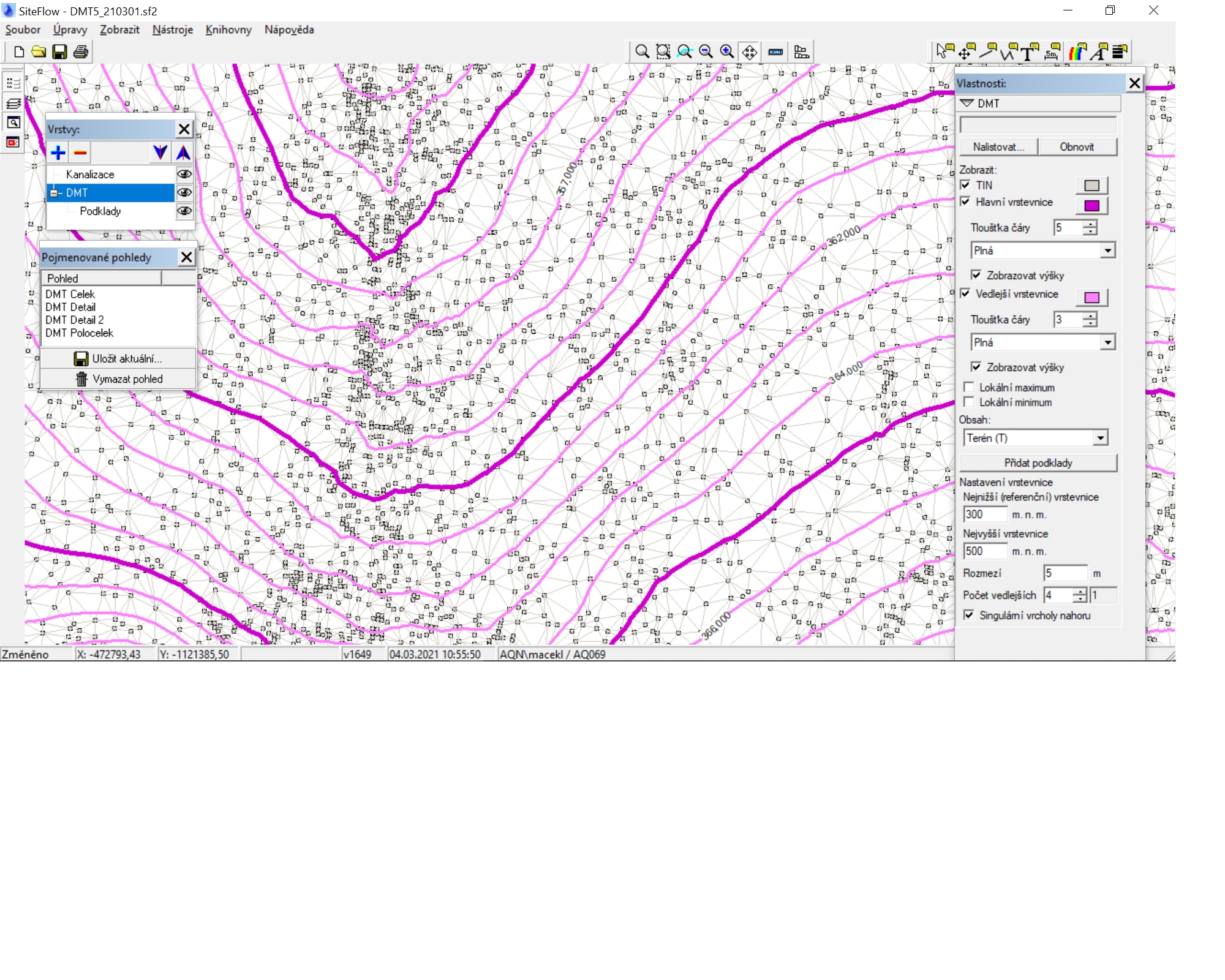

Pohled na detail DMT vytvořeného z výškopisu 5. generace spolu s vygenerovanými hlavními a vedlejšími vrstevnicemi v programu SiteFlow
Podrobnosti o projektování na modelu v programu SiteFlow si můžete prohlédnout zde: https://www.aquion.cz/software/7-siteflow/427-191204ph-projektovani-vodovodnich-siti-na-modelu a referenci uživatele programu SiteFlow zde: https://www.aquion.cz/software/7-siteflow/424-zkusenosti-s-pouzivanim-programusiteflow-pro-projektovani-inzenyrskych-siti
Další informace k simulačním výpočtům stokových sítí programem SiteFlow naleznete zde: https://www.aquion.cz/software/7-siteflow/334-jak-vyuzit-modernich-postupu-pri-simulacnim-modelovani-stokovych-siti a k simulančím výpočtům vodovodů zde: https://www.aquion.cz/software/7-siteflow/374-prinosy-simulacniho-modelovani-vodovodu .
