Potřebujete software, který Vám umožní simulovat proudění v projektovaných i skutečných kanalizačních sítích? Které Vám simulační modelování zrychlí, usnadní a zpřehlední výsledky? Řešením je SiteFlow®.
SiteFlow® je vhodný nástroj pro simulační modelování kanalizací a otevřených odvodňovacích kanálů. Simulací stávajícího a výhledového stavu provozovatel získá informace, které jsou důležité pro stávající provoz a budoucí rozvoj sítě. Naopak zatěžování kanalizace extrémními dešti pomůže navrhnout opatření při řešení kapacitních problémech. Pro výpočty kanalizací je využívané výpočetní jádro SWMM (Storm Water Management Model US EPA).
SiteFlow® využívá hydrodynamický srážkoodtokový simulační model pro dešťovou a jednotnou kanalizace. Je vhodný také pro výpočty splaškové kanalizace. Pro výpočty 1D proudění v kanalizačním systému jsou využitelné metody
• Ustálené proudění
• Kinematická vlna
• Dynamická vlna
Tyto metody jsou také vhodné pro výpočty splaškové gravitační kanalizace.
Definování objektů na kanalizaci
• Kruhové a obdélníkové šachty s nastavitelnou kótou zaústění přítoků
• Uživatelsky definované přelivné hrany v odlehčovacích komorách
• Čerpadla propojené s uživatelskou knihovnou charakteristických křivek
• Různě regulovatelné výtoky z kanalizace pomáhají simulovat např. vnější ovlivnění kanalizace z recipientu
• Zpětná klapka
• Nádrže definované křivkou nebo funkcí
• Konstantní nebo křivkou definované bodové vtoky
• Vkládaní zdrojů znečištění s různou koncentrací a intenzitou s bodovým vtokem
Široká paleta příčných tvarů potrubí definovaných jedním, dvěma nebo třemi parametry
Odvodňovací koryta s uživatelsky definovaným příčným profilem
• otevřené
• uzavřené
Uživatel může pomocí těchto profilů simulovat 1D proudění v celé délce umělého nebo přírodního koryta.
Vstupní data pro uživatelsky definované otevřené kanály se zadávají ve formátu, který také používá simulační model HEC-2. Topologická data používaná v HEC-2 je možné naimportovat do SiteFlow®.

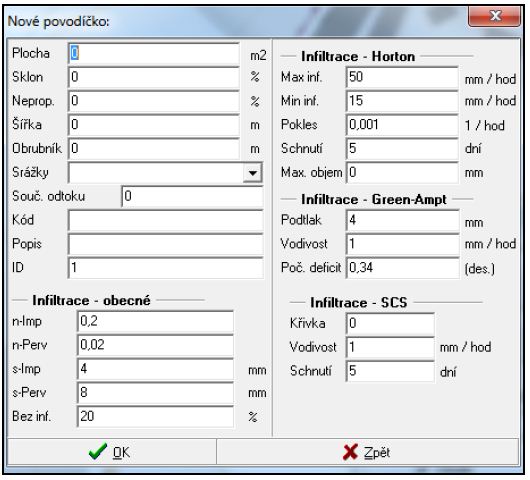

Definování odvodňovaných ploch urbanizovaného povodí podporuje 3 typy infiltračních metod
• Infiltrace dle Hortona
• Infiltrace dle Green-Ampt
• Infiltrace dle CN křivky
Zobrazování výstupů

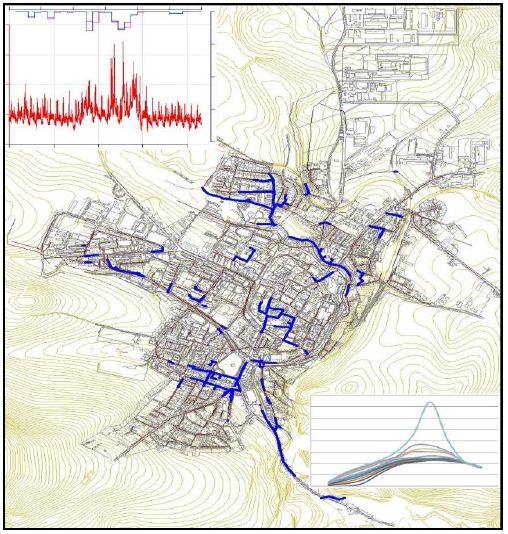

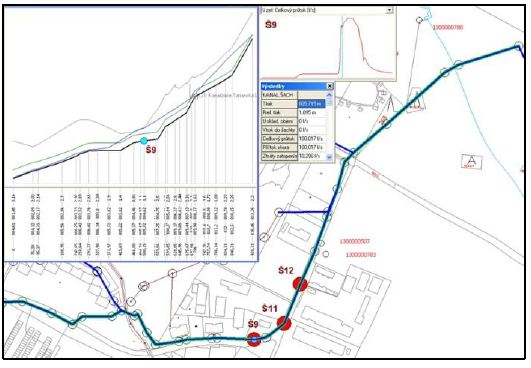

• Přehledné zobrazování výsledků výpočtů v situaci a podélném profilu
• Statický nebo dynamický průběh zobrazování výsledků výpočtů
• Export grafů a tabulek do *.xls a *.txt
• Kvalitativní a kvantitativní zpracování výsledků výpočtů
Důležité vlastnosti simulačního modelování kanalizace SiteFlow® jsou
• Krátkodobé nebo dlouhodobé simulace
• Variabilní kombinace okrajových podmínek modelu
• Volba metody výpočtu proudění
• Volba metody infiltrace
• Sledování proudění v kanalizaci a projevy extrémního chování
• Simulace kvality vody
• Grafická a tabulková analýza výsledkových dat
Některé důležité úlohy, které můžeme řešit pomocí simulačního modelování kanalizací v SiteFlow®
• Simulace detailního chování systému odvodnění při různých dešťových intenzitách a různém zatěžování splaškovými vodami
• Identifikace problémových míst na stokové síti a recipientech spojených např. s přelitím vody ze šachet a uličních vpustí na povrch města
• Informaci o množství balastních vod podílejících se na celkovém objemu vody v kanalizačním systému
• Zjištění vlivu odlehčovacích komor na znečištění vody v recipientu
• Informace o zatížení jednotné kanalizace srážkovými vodami, průmyslovými odpadními vodami a splaškovými vodami od obyvatelstva
• Návrh opatření pro zlepšení stávajícího stavu kanalizace
• Možnost zahrnout vliv rozvojových ploch z územního plánu na kapacitu odvodnění
• Pro správce a vlastníky kanalizační sítě možnost samostatně pracovat se simulačním modelem stokového systému a modelovat různé stavy
• Specifické výpočty související s napouštěním a vypouštěním tlakového potrubí.
Program SiteFlow® je také vhodný pro posouzení a návrhy drenážních soustav nebo tlakové kanalizace.
Pro simulační modelování kanalizací jsou doporučené tyto doplňkové moduly
DMT – digitální model terénu
• Triangulace výškopisných dat
• Funkce pro optimalizaci modelu terénu
• Propojení s projektovanou sítí
WMS – webové mapové služby
• Online připojení k veřejným mapovým službám
• Bezplatný přístup k široké škále tematických map
Citlivostní analýza
• Automatická analýza vlivu jednotlivých parametrů na výsledek simulace stokové sítě
• Vhodné pro kalibraci modelu sítě
• Analyticko-statistické funkce
Hromadné výpočty
• Automatizované hromadné výpočty dešťových řad
• Vhodné při výpočtu historických dešťů
• Analyticko-statistické funkce
