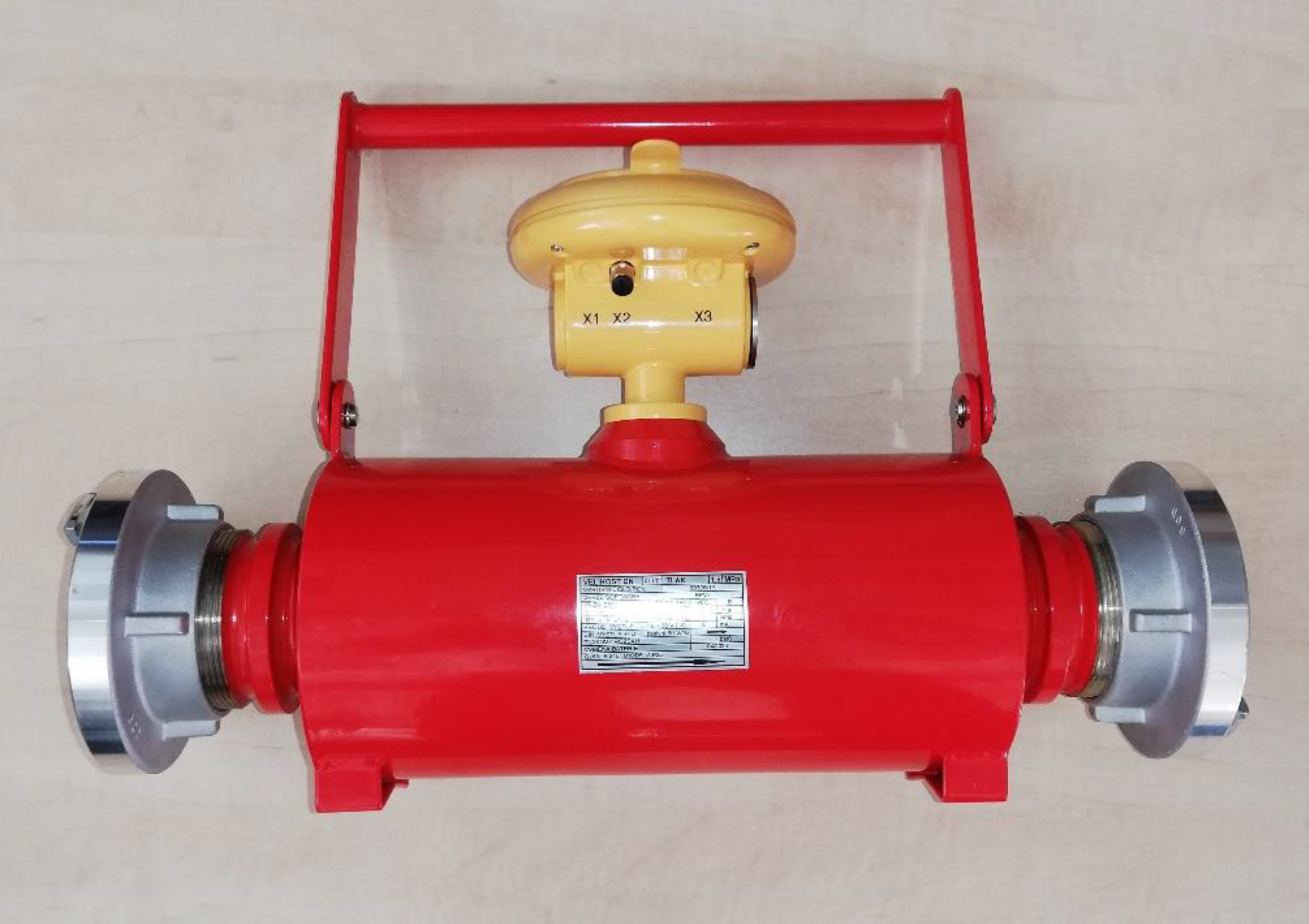

Přístroj „Aquion Hydra U“ je speciální průtokoměr pro měření kapacity hydrantů pomocí ultrazvuku. Přístroj díky svým vlastnostem dokáže zjednodušit, zrychlit a zpřesnit měření kapacity hydrantů. Tím pomůže ulehčit práci ale i přispět k ověření kapacity vodovodů a tím předejít škodám na majetku vinou nedostatečné kapacity hydrantu.
Vlastnosti
• Snadná manipulace díky držáku a hmotnosti od 9 do 14kg
• Přesné měření pomocí ultrazvuku
• Připojení na hasičské koncovky typu A,B,C
• Nulová tlaková ztráta
• Vysoká životnost
• Možnost provedení s USB rozhraním
ZÁKLADNÍ ROZMĚRY A HMOTNOSTI
|
Hydra U |
65 |
80 |
100 |
|||||
|
Dimenze (mm) |
65 |
80 |
100 |
|||||
|
Připojovací závit G |
G 2 1/2" |
G 3" |
G 4" |
|||||
|
Délka L (mm) |
400 |
400 |
400 |
|||||
|
Výška s tlakoměrem S (mm) |
265 |
285 |
315 |
|||||
|
Výška bez tlakoměru S (mm) |
255 |
275 |
305 |
|||||
|
Hmotnost (kg) |
9 |
12 |
14 |
|||||
TECHNICKÉ PARAMETRY
|
HYDRA U |
65 |
80 |
100 |
|
|
Jmenovitá světlost [mm] |
65 |
80 |
100 |
|
|
Připojovací závit G |
G 2 ½“ |
G 3“ |
G 4“ |
|
|
Přetěžovací průtok Q4 [m3 /h] |
78,75 |
125 |
200 |
|
|
Trvalý průtok Q3 [m3 /h] |
63 |
100 |
160 |
|
|
Minimální průtok Q1 [m3 /h] |
0,2 |
0,25 |
0,4 |
|
|
Konstanta impulz. výstupu ki [l/imp]i |
50 |
50 |
100 |
|
|
Rozsah měření Q3 /Q1 |
315 |
400 |
400 |
|
|
Třída tlaku vody |
MAP 16 |
|||
|
Teplotní třída |
T50 |
|||
|
Třída citlivosti profilu (před měřičem) |
U10 |
|||
|
Proudění (za měřičem) |
D5 |
|||
|
Třída tlakové ztráty |
P 25 |
|||
|
Klimatické a mechanické prostředí |
B |
|||
|
Elektromagnetické prostředí |
E1, E2 |
|||
|
Perioda měření |
1 s |
|||
|
Zobrazení |
jedno řádkový 8místný LC displej |
|||
|
Napájení - životnost |
lithiová baterie 3,6 V/19 Ah - 8 let ve standardním provedení |
|||
|
Krytí |
IP 68 |
|||
|
Výstupy a funkce |
Měření průtoku s pasivním impulzním výstupem U = 3 ÷ 30 V, I = 0,002 ÷ 10 mA, timp = 30 ms |
|||
|
Nadstandartní vybavení (není součástí zákl. průtokoměru) |
Sada pro komunikaci PC s průtokoměrem |
|||
