T5 - Plastové poklopy s rámem [DN 600]

T5 400/H


 PRODUKT    DN

[MM]

   DZ

[MM]

D1

[MM]

  H

[MM]

  HMOTN.

[KG]

   TŘÍDA

[KN]
 T5/400/185  550x550  485  400  185  28,5   200 KG
 T5/400/240  550x550  485  400  240  37   200 KG

Pro:

• Přenos dopravního zatížení od pěší dopravy působící na poklopy šachet mimo jádro plastové šachty na konstrukční vrstvy zeminy nebo spodní konstrukce chodníku.

• Ochrana horní šachty plastové revizní komory DN 400 a DN 425 proti poškození mechanické jak ve vertikální, tak v horizontální rovině a proti vlivům prostředí.

• Zajištění a uzavření vodoměrných studní DN 400 a DN 425 ve vyloučených oblastech.

T5/400/425/BB/UC


 PRODUKT   DN

[MM]

  DZ

[MM]

D1

[MM]

  H

[MM]

  HMOTN.

[KG]

  TŘÍDA

[KN]
 T5/400/425/BB/UC  485  610x610 / d 610 411  262  57  200 KG


Pro:
• Přenos dopravního zatížení od pěší dopravy působící na poklopy šachet mimo jádro plastové šachty na konstrukční vrstvy zeminy nebo spodní konstrukce chodníku.
• Ochrana horní šachty plastové revizní komory DN 400 a DN 425 proti poškození mechanické jak ve vertikální, tak v horizontální rovině a proti vlivům prostředí.
• Zajištění a uzavření vodoměrných studní DN 400 a DN 425 ve vyloučených oblastech.



T5 600N poklop 200 KG

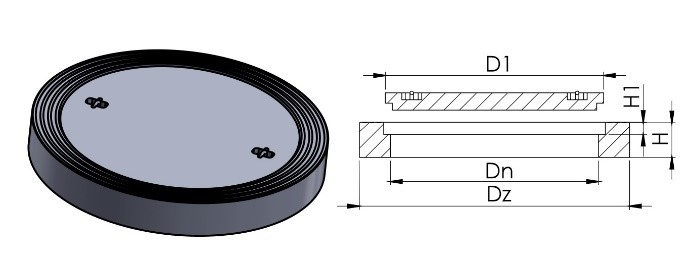

T5 600N Poklop plastový, kulatý s rámem - výkres s rozměry

 PRODUKT

DN

[MM]

DZ

[MM]

D1

[MM]

H

[MM]

H1

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T5 600N 600 780 630 100 35 40,6 200KG

Poklop nad úrovní země na betonové šachty (drenážní, odvodňovací atd.)

Na betonové šachty a plastové šachty s vstupním otvorem DN 600.

Maximální nosnost poklopu 200 kg.

Používá se mimo oblast vystavenou chodcům a vozidel.

Neobsahuje kovové součásti, není tedy předmětem krádeží a je odolný vůči korozi a chemicky agresivním prostředím.

T5/600/DK


 PRODUKT  DN

[MM]

  DZ

[MM]

  D1

[MM]

  H

[MM]

  HMOTN.

[KG]

TŘÍDA

[KN]
 T5/600/DK  600  840  770  107  42,5  200KG

Na betonové šachty s vstupním otvorem DN 600 a DN 625.

Na plastové šachty a šachtových potrubí s otvory DN 600 a DN 800

Maximální nosnost poklopu 200 kg.

Neobsahuje kovové součásti, není tedy předmětem krádeží a je odolný vůči korozi a chemicky agresivním prostředím.

T5 625 poklopy pochozí 200 KG


 PRODUKT

DN

[MM]

DZ

[MM]

H

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
 T5 625/60  625   840  115  53  200 KG
 T5 625/80  625   840  135  58  200 KG
 T5 625/100  625   840  155  63  200 KG
 T5 625/120  625   840  175  68  200 KG

Předpokládané použití: v  zeleném, v oblasti bez dopravy a běžného pohybu chodců.

Maximální nosnost poklopu 200 kg.

Neobsahuje kovové součásti, není tedy předmětem krádeží a je odolný vůči korozi a chemicky agresivním prostředím.

T5 IT Poklop 200 KG

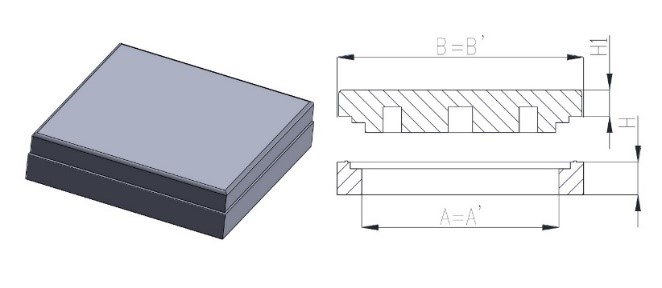

T5 IT Poklop plastový, čtvercový s rámem - výkres s rozměry

 PRODUKT

A=A'

[MM]

B=B'

[MM]

H

[MM]

H1

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T5 IT/300 300 370 50 40 11,0 200KG
T5 IT/400 400 540 50  40 26,0  200KG


Poklopy pro inspekční šachty s čtvercovým průřezem 300x300 mm a 400x400 mm.

Maximální nosnost poklopu 200 kg.
