T4 - Plastové poklopy [DN 300-790]

T4 315-615 Poklopy

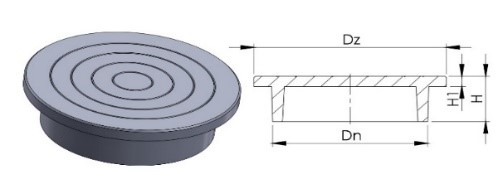

 T4 Poklopy plastové - výkres s rozměry

 PRODUKT

DN

[MM]

DZ

[MM]

H

[MM]

H1

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T4 315 360 510 60 50 10,4 200KG
T4 400 415 535 60 55 17,0 200KG
T4 425 490 680 55 40 18,4 200KG
T4 600 580 780 70 55 22,9 200KG
T4 615 790 840 55 40 30,8 200KG

Poklopy pro roznášecí kónusy T3 a plastové trouby, betonové kanalizační šachty, uliční vpusti. Zajišťují dočasnou ochranu šachet, jímek, vpustí a kanalizace proti kontaminaci, neoprávněnému přístupu, nehodám při výstavbě a montážních pracích před instalací finálního poklopu. Maximální zatížení na poklopech je 200 kg. Používá se mimo oblast vystavenou chodcům a vozidel.

T4 315 400 Poklop pro dna trouby 315 a 400

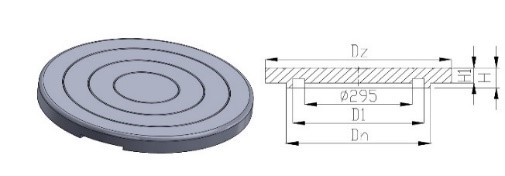

 T4 315 400 Poklop plastový pro dna trouby 315 a 400 - výkres s rozměry

 PRODUKT

DN

[MM]

DZ

[MM]

D1

[MM]

H

[MM]

H1

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T4 315/400 395 510 360 60 45 11,0 200KG

T4 315 Poklopy

 T4 315 Poklopy plastové - výkres s rozměry

 PRODUKT

DN

[MM]

DZ

[MM]

H

[MM]

H1

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T4 315/300 300 350 70 30 5,0 200KG
T4 400/P 400 490 130 30 11,4 200KG

T4 400/P Poklop a případně spodní prvek jedno- a dvoustěnné plastové trubky DN/ID 400. Po řádné přípravě může plnit funkci dna trubky DN/OD 355 mm.

Univerzální poklop pro plastové trouby DN/ID 300, 315, 400 mm.

Poklop T4 315/BB

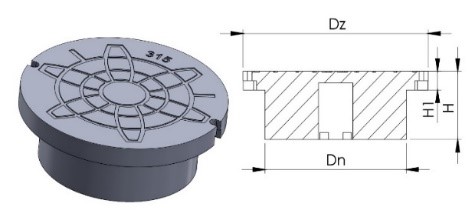

 Poklop plastový T4 315 BB - výkres s rozměry

 PRODUKT

DN

[MM]

DZ

[MM]

D1

[MM]

H

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T4 315/BB 310 410 130 38 11,3 200KG

Univerzální poklop pro roznášecí kónus T3 315/BB a troubu DN/ID 300 mm.

T4 635 Poklop / kryt pro potrubí DN 600. Pro litinové rámy DN 600

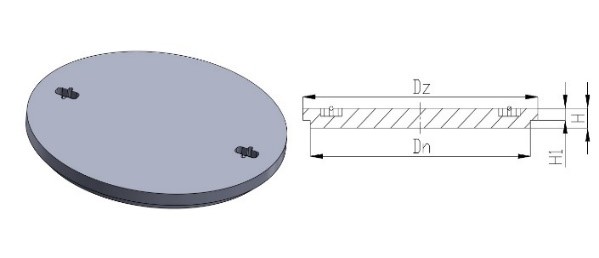

 T4 635 Poklop / kryt plastový pro potrubí DN 600. Pro litinové rámy DN 600 - výkres s rozměry

PRODUKT

DN

[MM]

DZ

[MM]

H

[MM]

H1

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T4 635 590 410 130 38 11,3 200KG

Poklop pro plastové trouby, betonové kanalizační šachty DN/ID 600 mm. Zajišťují dočasnou ochranu šachty, studny, kanalizace proti kontaminaci, neoprávněnému přístupu, před nehodami při výstavbě a během montážních prácí před instalací finálního poklopu. Maximální zatížení na krytech je 200 kg.

T4 IT Poklop

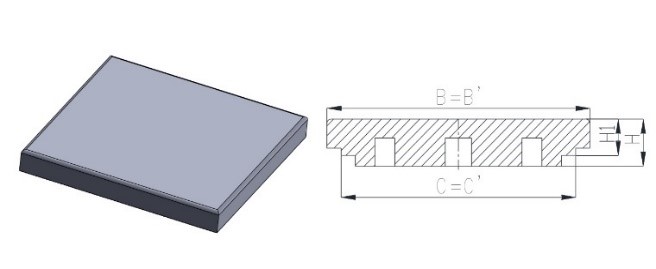

T4 IT Poklop plastový - výkres s rozměry

 PRODUKT

B=B'

[MM]

C=C'

[MM]

H

[MM]

H1

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T4 IT/300 370 330 65 50 9,5 200KG
T4 IT/400 540 430 65  50 21,5  200KG

Poklopy pro inspekční šachty s čtvercovým průřezem 300x300 mm a 400x400 mm.
