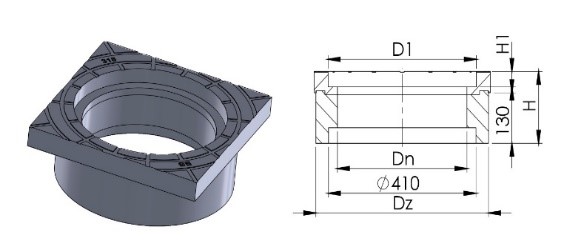

T3 315-425 Roznášecí kónus - výkres s rozměry

PRODUKT

DN

[MM]

DZ

[MM]

D1

[MM]

H1

[MM]

HMOTN.

[KG]

TŘÍDA

[KN]
T3 315/B125 365 600 510 200 25,1 B125
T3 315/D400 365 600 510 200 25,1 B125
T3 400/B125 425 600 510 200 25,1 B125
T3 400/D400 425 600 510 200 25,1 B125
T3 425 500 600 510 200 25,1 B125

Celoplastové roznášecí kónusy plastových inspekčních a odvodňovacích šachet.

Centrální instalace kolem šachty na správně stabilizovaném základu.

Umožňují přímé zakrytí šachet a vpustí poklopem.

Umožňují instalaci samonivelačních poklopů a vpustí – konstrukční podpora pro vyrovnávací prstence T1; T2 a adaptéry ze skupiny prvků TX pro poklopy a vpusti.

V oblastech vyloučených z provozu vozidel a chodců představují prvek podporující poklopy chránící šachty (typ T4 s poklopem).
