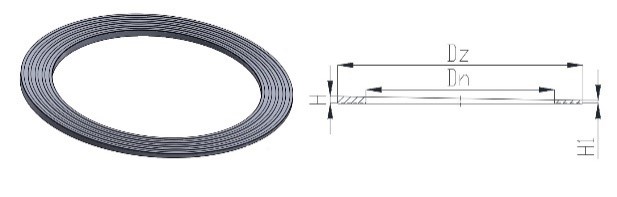

| PRODUKT |
DN [MM] |
DZ [MM] |
H [MM] |
H1 [MM] |
HMOTN. [KG] |
ÚHEL [%] |
ÚHEL [°] |
| T1K 320/9/22 | 320 | 480 | 22 | 9 | 2,0 | 1,54 | 1,39 |
| T1K 435/9/22 | 435 | 580 | 22 | 9 | 2,7 | 1,28 | 1,15 |
| T1K 500/9/22 | 500 | 650 | 22 | 9 | 3,2 | 1,15 | 1,04 |
| T1K 600/9/22 | 600 | 780 | 22 | 9 | 4,2 | 0,95 | 0,86 |
| T1K 600/9/22/D | 600 | 790 | 22 | 9 | 4,5 | 0,95 | 0,86 |
| T1K 620/15/28 | 625 | 850 | 28 | 15 | 8,8 | 0,98 | 0,88 |
| T1K 625/9/22 | 625 | 790 | 22 | 9 | 4,3 | 0,92 | 0,83 |
| T1K 635/30/60 | 635 | 785 | 60 | 30 | 10,4 | 2,00 | 1,80 |
| T1K 700/9/22 | 700 | 875 | 22 | 9 | 4,6 | 0,85 | 0,77 |
| T1K 800/15/28 | 800 | 960 | 28 | 15 | 6,1 | 0,78 | 0,70 |
Nastavení úhlu sklonu provedete otáčením klínového prstence nebo sady klínových prstenců podél svislé osy.
Při nastavování šachty zohledněte výšku klínových prstenců. Umístěte je přímo pod poklopy a uliční vpusti.
Související: TXK 4052/10B, TXK 4052/10B5
