![T3 315-425 Roznášecí kónus - výkres s rozměry](/images/t3.jpg)
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
T3 315/B125 | 365 | 600 | 510 | 200 | 25,1 | B125 |
T3 315/D400 | 365 | 600 | 510 | 200 | 25,1 | B125 |
T3 400/B125 | 425 | 600 | 510 | 200 | 25,1 | B125 |
T3 400/D400 | 425 | 600 | 510 | 200 | 25,1 | B125 |
T3 425 | 500 | 600 | 510 | 200 | 25,1 | B125 |
Celoplastové roznášecí kónusy plastových inspekčních a odvodňovacích šachet.
Centrální instalace kolem šachty na správně stabilizovaném základu.
Umožňují přímé zakrytí šachet a vpustí poklopem.
Umožňují instalaci samonivelačních poklopů a vpustí – konstrukční podpora pro vyrovnávací prstence T1; T2 a adaptéry ze skupiny prvků TX pro poklopy a vpusti.
V oblastech vyloučených z provozu vozidel a chodců představují prvek podporující poklopy chránící šachty (typ T4 s poklopem).
T3 315/BB- Roznášecí kónusy
PRODUKT |
A=A' [MM] |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
T3 315/BB | 490 | 365 | 485 | 411 | 180 | 38 | 21,0 | D400 |
Univerzální roznášecí prvek
Funkční doplnění plastové inspekční šachty DN 315 (max. DN/OD 355 mm).
Umístěn centricky okolo trubky dříku šachty.
Konstrukce prvku umožňuje snadné přizpůsobení konstrukci vozovky, a to z kostek a dlaždic (čtvercová strana nahoru) a asfaltu (kulatá strana nahoru).
T3 400/N - Roznášecí kónusy
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
T3 400/N | 425 | 600 | 503 | 150 | 17,5 | D400 |
Roznášecí konus pro teleskopický poklop do trouby DN 425 firmy Norson.

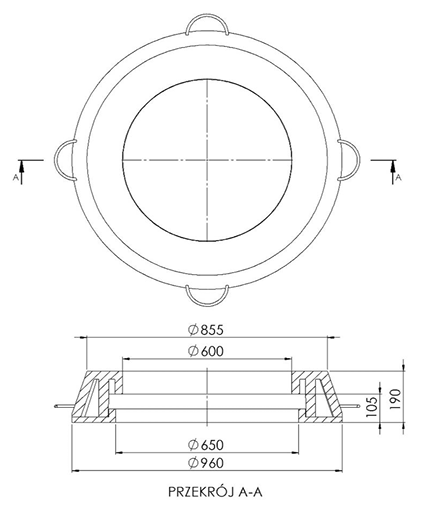

T3 600/BR- Roznášecí kónusy
PRODUKT |
DN [MM] |
DZ |
H [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
T3/600/BR | 600/650 | 960 | 180 | 70 | D400 |
Pro:
• Přenos dopravního zatížení ze silniční dopravy působící na poklopy šachet mimo jádro plastové šachty na konstrukční vrstvy zeminy nebo vozovky.
• Ochrana šachty plastové šachty DN/ID 600 proti poškození jak ve vertikální rovině stejně jako horizontální.
• Vršky revizních komor DN/ID 600 DN/OD 630, šachty DN800, DN 1000, DN1200 s redukčním uzávěrem/otvorem s vnějším průměrem DN/OD do max. 640 mm a minimální výškou 450 mm.
T3 615 - Roznášecí kónusy
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
D2 [MM] |
D3 [MM] |
H [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
T3 615 | 615 | 950 | 840 | 780 | 700 | 180 | 85 | 53,6 | D400 |
Univerzální roznášecí kónus pro inspekční plastové šachty
Pro inspekční plastové šachty DN 600 a šachty DN 800, DN 1000 s redukčním hrdlem/reduktorem s vnějším průměrem (DN/OD) max. 692 mm a výškou min 450 mm.
Instaluje se na stabilizovanou spodní konstrukci vozovky centrálně nad otvorem šachty.
Roznášecí a ochranný prvek vrchní části konstrukce plastové šachty.
Přímá podpěra pro:
- vyrovnávací prstence T1 625; T1R 625
- adaptéry pro vpusti TX 765
- adaptéry/vodicí prstence TXS 635/80, TXS 650/90, TXS 675/90 pro samonivelační poklopy a šachty s kruhovým tělem s max. vnějším průměrem Ø 800 mm a minimálním vnitřním průměrem DZi Ø 640 mm.
T3 615/BR - Roznášecí kónusy
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
D2 [MM] |
H [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
T3 615/BR | 615 | 950 | 850 | 700 | 165 | 85 | 52,0 | D400 |
Univerzální roznášecí kónus pro inspekční plastové šachty
Pro inspekční plastové šachty DN 600 a šachty DN 800 a DN 1000 s redukčním hrdlem/reduktorem s vnějším průměrem (DN/OD) max. 692 mm a minimální výškou 450 mm.
Instaluje se na stabilizovanou spodní konstrukci centrálně nad otvorem šachty.
Roznášecí a zabezpečovací prvek vrchní části konstrukce plastové šachty.
Přímá podpěra pro:
- vyrovnávací prstence T1 620; T1C 625
- adaptéry pro vpusti TX 765
- adaptéry/vodicí prstence pro TXS 635/80, TXS 650/90, TXS 675/90 a TXS 710/80, základové desky T04 a poklopy s kulatou a osmihrannou základnou rámu (max. průměr patky těla 850 mm při min. DZi 640 mm).

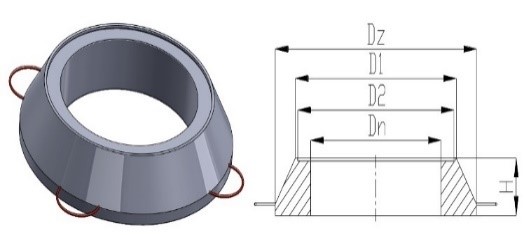

T3 680- Roznášecí kónusy
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
D2 [MM] |
H [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
T3 680 | 680 | 1050 | 840 | 815 | 200 | 76,7 | D400 |
Roznášecí kónus pro inspekční plastové šachty
Pro inspekční plastové šachty DN 600 a šachty DN 800, DN 1000, DN 1250 s redukčním hrdlem/reduktorem s vnějším průměrem (DN/OD) max. 675 mm a výškou 450 mm.
Instaluje se na stabilizovanou spodní konstrukci vozovky centrálně nad otvorem šachty.
Roznášecí a ochranný prvek vrchní části plastové šachty.
Přímá opora pro:
- litinové a betonové poklopy dle DIN 19584
- vyrovnávací prstence typu T1R 625/40÷120
- adaptéry TXS 675/80, TXS 700/80, TXS 710/80 – vodicí prstence pro vhodné samonivelační poklopy
