Zadavatel: Město Frýdlant
Odpovědný projektant: Ing. Lubomír Macek, CSc., MBA. Autorizovaný inženýr pro vodohospodářské stavby, ČKAIT - 0005423
Datum: 02/2009

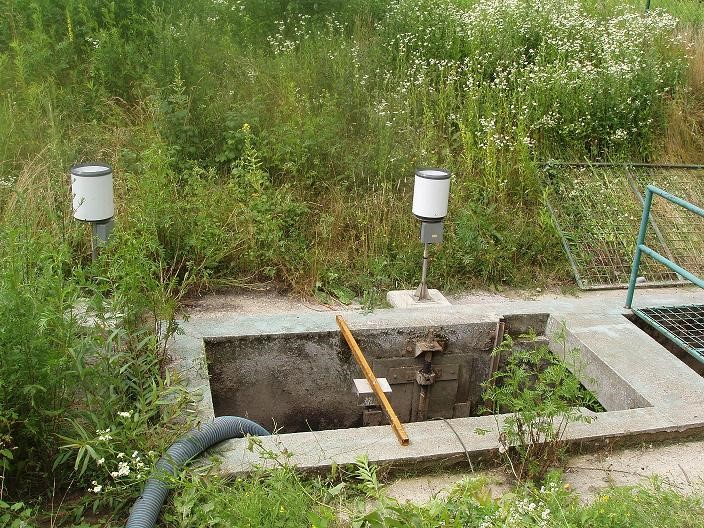

Předmětem plnění bylo měření srážek na dvou lokalitách, přičemž jednou byl areál úpravny vody, druhou prostor odlehčovací komory OK2. Taktéž měření průtoku bylo na dvou profilech a to: profil č. 1- snímání hladiny na odlehčovací hraně, profil č.2 – měření průtoku OV před nátokem do shybky .
Profil č.1 - Konstrukce odlehčovací stěny je provozně vytvořena z fošen tloušťky 40mm, které jsou na stranách zasunuty do ocelových profilů U 50, výška stěny 625 mm, přelivná hrana není vodorovná. Pro potřeby měření bylo využito původní konstrukce s tím, že původní přelivná hrana byla nahrazena pozinkovaným plechem tl.3mm a zvýšena o 50mm a osazena vodorovně. Základní parametry přelivu: šířka betonového žlabu 1240mm, šířka přelivné hrany 1150mm, přelivná hrana ve výšce 675 mm nade dnem. Podrobné geodetické zaměření celého objektu bylo provedeno Ing.Vaňousem- geodetické služby Ústí nad Orlicí a předáno objednavateli.
Hladina byla snímána ultrazvukovou sondou se záznamovou a vyhodnocovací jednotkou fy. Fiedler. Hladina přepadající vody byla měřena kontinuálně a průměry v minutových intervalech ukládány do paměti registračního přístroje.

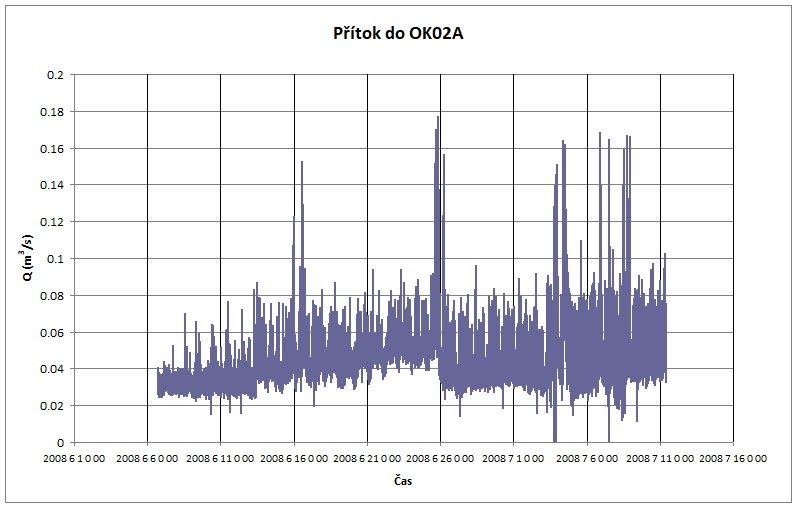

Profil č.2 - Měření průtoku bylo zajišťováno pomocí průtokoměru Sigma 960 AV Bubler (tlakové, rychlostní čidlo), který byl umístěn v revizní šachtě na konci kameninového potrubí DN 400mm před nátokem OV do shybky pod řekou Smědou.
